矩形金屬波紋膨脹節也叫矩形波紋補償器，常用于除塵管道，煙風管道，屬于矩形波紋膨脹節的一種。

產地：河北省>泊頭市

供應商：河北偉業波紋管制造有限公司

矩形波紋膨脹節詳細內容介紹

金屬矩形波紋膨脹節也叫矩形波紋補償器，常用于除塵管道，煙風管道。工作原理是利用不銹鋼波紋管的有效伸縮變形來吸收管道的熱膨脹量，根據補償量的要求可以使用一組或者兩組矩形波紋管，常用在各類泵及風機的進出口，能夠起到減振降噪的作用。

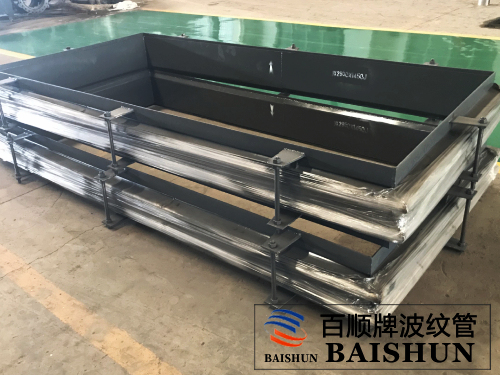

一、 矩形波紋補償器實物圖片

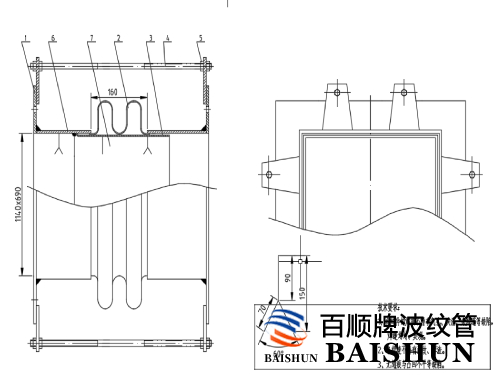

二、矩形波紋補償器結構圖及工作原理

矩形波紋補償器主要用于輸運氣體或含塵氣體管道及風機出口，用來吸收位移或減震，該膨脹節具有補償量大、剛度小，便于安裝使用和壽命長等特點。矩形波紋補償器應用于鋼鐵、電力、石油化工、水泥等行業?？筛鶕?jù)用戶要求選用不銹鋼或碳鋼制造U形或V形波接管，內襯筒，法蘭一般選用碳鋼。

三、矩形波紋膨脹節熱變形計算

熱變形計算

計算公式：X=a·L·△T

x 管道膨脹量

a為線膨脹系數，取0.0133mm/m

L補償管線（所需補償管道固定支座間的距離）長度

△T為溫差（介質溫度-安裝時環境溫度）

四、矩形波紋補償器適用范圍

矩形波紋膨脹節具有軸向、橫向、角向補償功能，特別適用于電廠、鋼廠、焦化、水泥等行業的煙、風、除塵、風機管道。矩形波紋管膨脹節采用導流板和內設隔熱層技術，防止沖刷介質進入波紋管，有著很好的波紋管隔溫和補償器效果，使矩形波紋管補償器能夠超常使用。

五、矩形波紋膨脹節安裝和使用要求

序號	安裝和適用要求
1	矩形波紋補償器在安裝前應先檢查其型號、規格及管道配置情況，是否符合設計要求
2	對帶內套筒的補償器應注意使內套筒子的方向與介質流動方向一致，鉸鏈型補償器的鉸鏈轉動平面應與位移轉動平面一致
3	嚴禁用波紋補償器變形的方法來調整管道的安裝超差，以免影響補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷
4	安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷
5	管系安裝完畢后，應盡快拆除波紋補償器上用作安裝運輸?shù)狞S色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力
6	補償器所有活動元件不得被外部構件卡死或限制其活動范圍，應各活動部位的正常動作。
